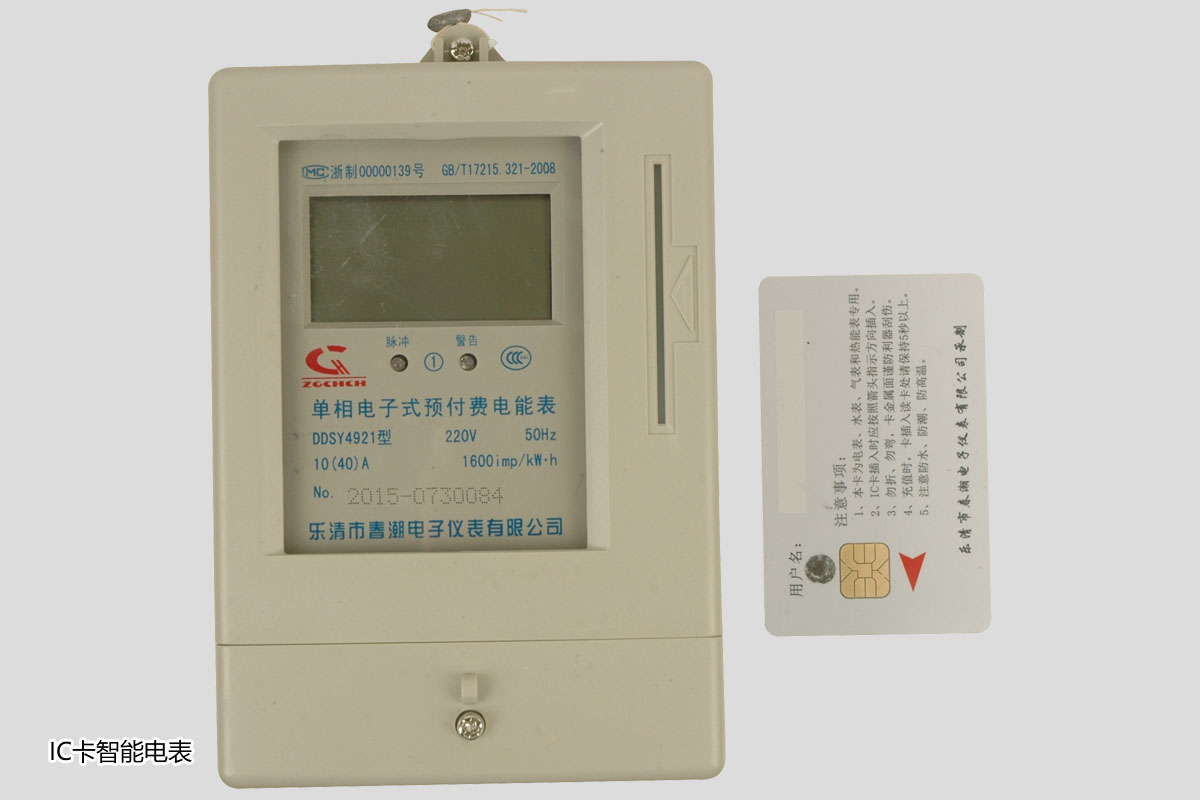

IC卡智能电表

产品概述

所谓IC卡智能单相电表，通俗的意思就是用IC卡充值费用输入到电表中去，采用先购电，后消费的模式打破了传统观念，便于管理部门管理避免了与用户的争执。

DDSY型电子式单相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能IC卡技术实现预付费方式，内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。产品符合国家的全部技术要求。

规格型号及技术参数

额定电压：220V

标定电流： 2.5(10)、5(20)A、10(40)A、15(60)A(大电流需定做)

额定频率：50HZ

准确度等级：1.0级；2.0级

数据保护：断电后数据保存时间≥10年

起动电流：0.4%（1.0级）、0.5%（2.0级）额定电流

潜动：＜2W15VA（整机功耗）

环境条件：标准工作温度为-10 ℃~45℃,极限工作温度为-40℃~60℃

相对湿度： ≤85%

重量：约0.7kg

外形尺寸：168mm×110mm×61mm

1、规格型号

2、主要技术参数：

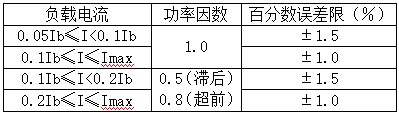

a、基本误差:

b、电气参数（参比条件）：

起动电流： 0.4 % Ib

功耗：电压线路<1.0W，3.0VA；

电流线路 < 1.0VA

潜动：具有逻辑防潜动电路

电压范围： 220V±10%

工作温度范围：-25℃~ +55℃

掉电数据存贮时间>20年

安装与使用

1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

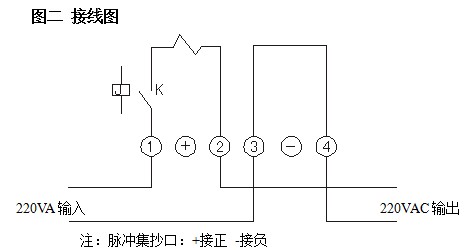

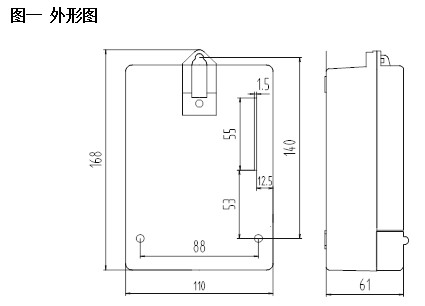

3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。

6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号、预购电量、报警电量、限容方式及限容功率等加密写入IC卡。

8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD(LED)表显示屏依次显示：购电量(P0== XXXX)、总购电量(P=XX XXXX)、购电次数(PC== XXXX)、报警电量(P1==XXXX)、赊欠限量(P2== XXXX)、限容功率(F0X= XX:XX)。拔卡请妥善保存。

9、运行显示：电表运行过程中，轮流显示表内剩余电量、总用电量。

10、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟，并倒计时显示(180秒)恢复供电时间；如用户插卡响应可立即恢复供电。

11、 囤积限量：如果购电量＋剩余电量>囤积限量（10000kWh)，则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。

12、 预警提醒：当表内剩余电量小于“报警电量”的2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报警指示灯”闪烁间隔变为2秒，可以避免断电警告。

13、 断电警告：如在预警提醒时用户未插卡响应,且设置超容报警，则当剩余电量为用户约定的报警电量（或本次购电量的10％）时，电表拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。

14、 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。

15、 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。
