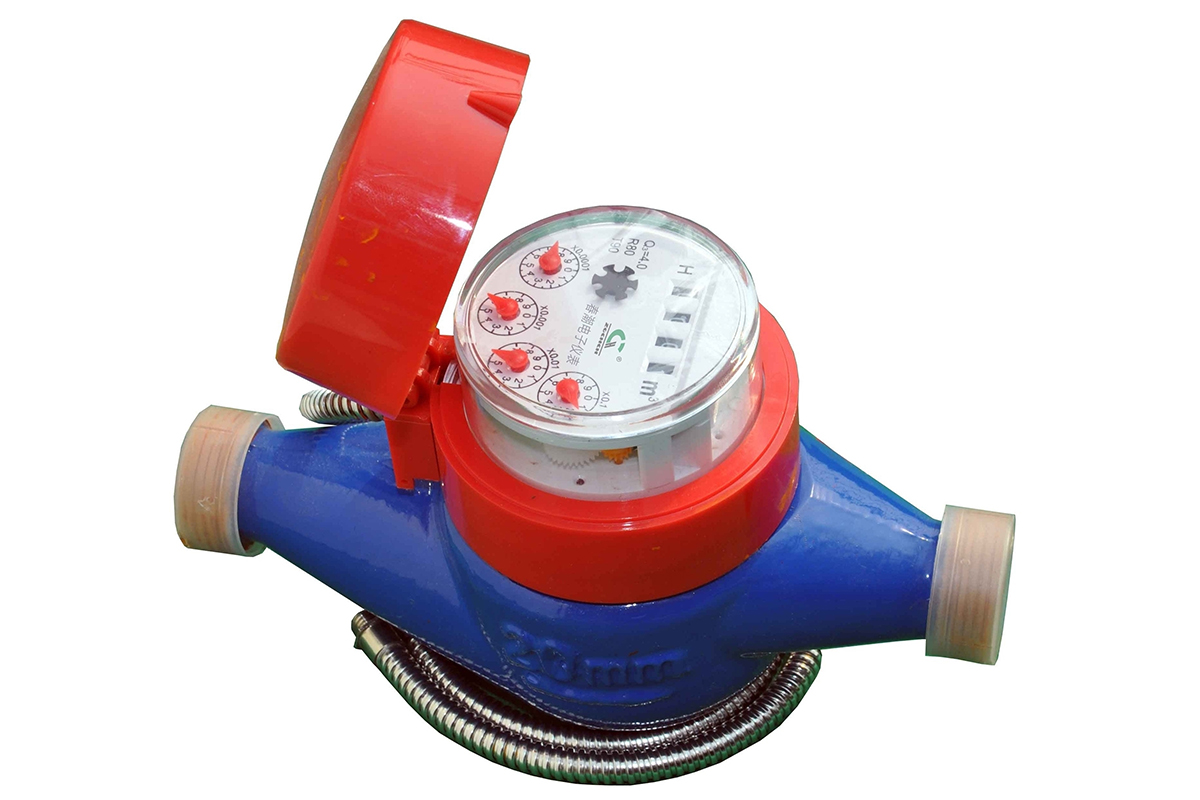

光电直读式远传冷热水表

一. 产品概述

“春潮牌”数字直读式自动抄表系统是浙江省乐清市春潮电子仪表有限公司研发的新一代智能直读抄表系统，它直接输出机械表表盘示值数据信号，并具有数据存储功能，结构简单，安装方便，是三表出户的理想选择。

     当某小区安装使用这种远传水表管理方便，管理者不上门便知用户的使用情况等一系列信息。用户家里远传水表通过有线连接到采集器，再连接到集中器，再连接到电脑系统终端。管理者在电脑上面对用户的使用情况便一目了然，针对恶意拖欠水费的用户，可以采取远程关阀和各项措施。大大提高管理者的便捷。

二、数字直读式自动抄表系统

对于选用“春潮牌”数字直读式远传水表的用户，可以选用手抄器自动抄表或联网（包括电话线抄表）自动抄表系统。如果智能建筑较分散，建议采用手抄器自动抄表系统；反之，建议选用智能化程度更高的联网自动抄表系统。数字直读式自动抄表系统有以下特点：

1、系统结构简单，安装方便。所有远传表直接接到一条二芯线的MBUS总线上，杜绝繁杂的工程设计和布线工艺，系统安装和安装电灯一样简单，而且不需要调试系统。

2、整个系统平时无需供电，只需在抄表瞬间供电即可。即使供电，整个系统在不抄表时也处于待机状态。

3、所有数据都存储在智能芯片中，不会因外部线路故障影响数据准确性。

4、每只远传表计都有唯一的IP地址，系统通过IP地址准确识别每只表计。

5、数据传输速率高达1200bps，即1分种可抄600只表。

6、系统容量大。一条总线最多可以接128只远传表，一个调制解调器或信号转换器最多可以接128条总线，即一个系统最多可以接128*128只远传表。

7、总线传输距离可远达2Km以上。

8、该系统可以同时抄收数字直读式远传气表、远传电表等其它直读式远传表。

（一）手抄器自动抄表系统

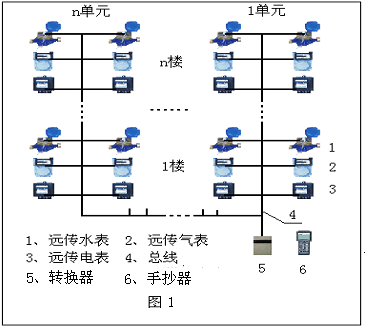

手抄器自动抄表系统由数字直读式远传表、转换器、MBUS总线、手抄器几部分组成，系统连接如图1所示。

远传表并联连接在MBUS总线上，总线可以直接连接到转换器（系统中远传表总数少于128只时）或通过中继器连接到转换器（系统中远传表总数多于128只时）。每台转换器（配12V稳压电源）有128个节点，每个节点可以接1只远传表或一台中继器，一台中继器可以接128只远传表。在抄表时，导通转换器的稳压电源，让手抄器对着转换器红外接口按动命令键，远传表的数据即迅速传入手抄器。手抄器中的数据可以输入管理计算机，完成整个小区的数据管理。

手抄器是抄表系统的总站，它平时处于断电状态或待机状态，只有在导通转换器的稳压电源，用手抄器向它发出信号时，它才工作。其工作电源为220V整压后的12V电源。手抄器与转换器的距离不大于5米。

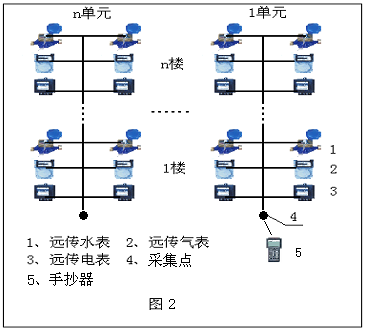

也可以根据用户要求用手抄器对每栋楼或每个单元直接抄表，再将手抄器中的数据输入管理计算机，完成整个小区的数据管理。如图2 所示。

（二）微机联网自动抄表系统

与手抄器自动抄表系统不同，计算机联网自动抄表系统是将所有远传表挂到MBUS总线上，通过总线、中继器、信号转换器将远传表数据直接输入到管理计算机。从系统安装、抄表操作角度上讲，比采用无线自动抄表系统更加方便快捷。

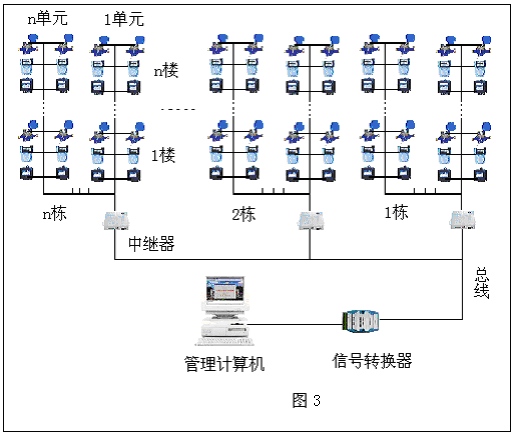

联网自动抄表系统由直读式远传表、信号转换器、中继器、MBUS总线和管理计算机几部分组成，系统连接如图3所示。

远传表并联在MBUS总线上，总线连接到中继配器，众多中继器并联到信号转换器（配12V稳压电源），最后接入管理计算机。每台转换器可以接128只号中继器，每台中继器可以接128只远传表。每栋楼的总线入口处安装信号分配器，防止雷击或强电损坏系统设备。信号转换器是抄表系统的总站，它平时处于断电状态或待机状态，只有在导通信号转换器稳压电源时才工作。其工作电源为220V整压后的12V电源。
